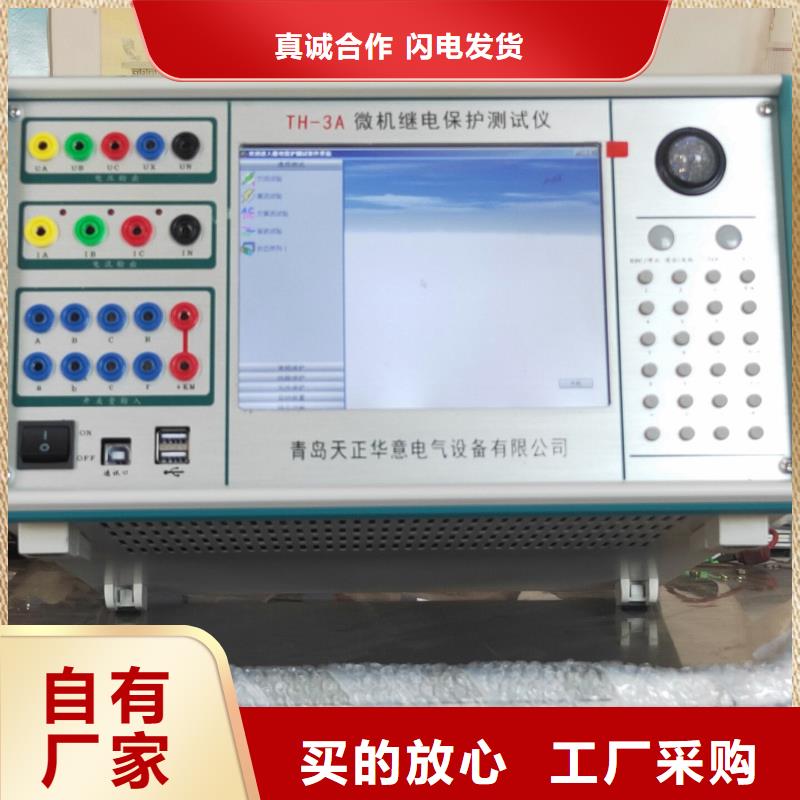

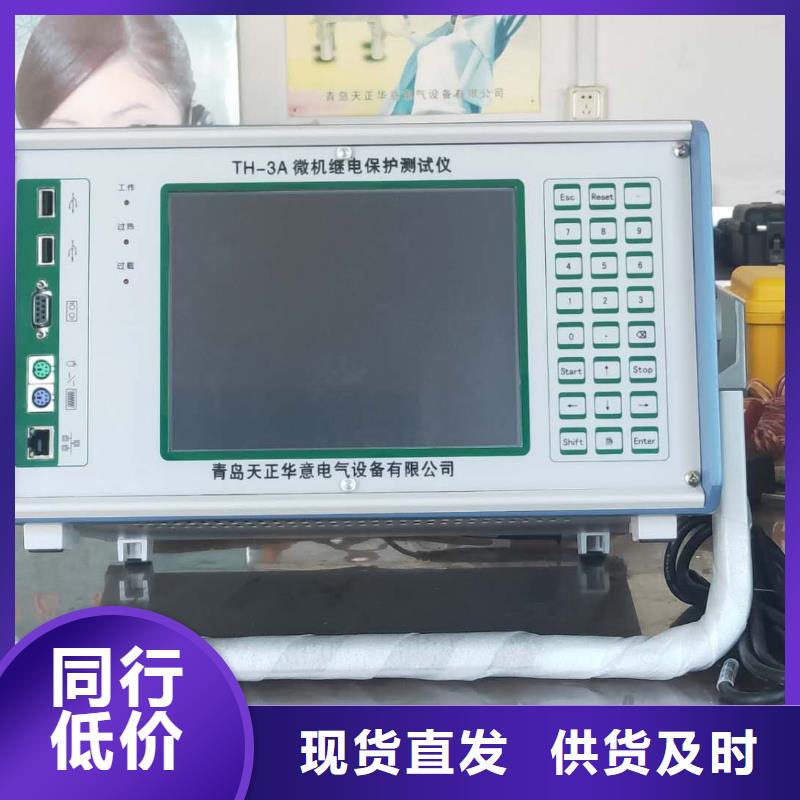

微机继电保护测试仪现货实拍

微机继电保护测试仪两路继电保护测试仪伏安特性变比继电保护试验箱伏安特性变比继电保护测试仪继电保护伏安特性变比测试仪光数字继电保护测试系统数字继电保护测试仪 智能变电站光数字测试仪 智能变电站数字保护测试仪智能变电站保护测试仪数模一体继电保护测试系统变量选择软件只允许选择IA、IB中的一个通道为变量。先选择好通道，再从下面的下拉菜单中选择该通道的某一次谐波分量作为变量。也就是说，试验时只有一个电流（IA或IB）通道的某一次波形分量会变化，其它都是“常量”。若需要在试验期间不停止输出的状态下重新设置变量，可在变化方式栏中选择“手动试验”方式，此时界面上的大部分参数都可以修改。修改完后，一般要按测试仪小键盘上的“确认”键或笔记本上的“回车”键才能将给数据读入，从而使测试仪按新数据输出。用鼠标将当前“手动试验”方式切换到其它自动方式，也能使测试仪读入新数据，达到相同效果。动作方式下面两种动作方式只对“自动加”或“自动减”变化方式有效。动作停止 选择此方式时，测试仪一收到保护的动作信号即停止试验。该方式只能测试保护的动作值。如果进行继电器试验，为减小继电器的“抖动”对试验造成的影响，应设“防抖动时间”20ms及以上。动作返回 选择此方式时，假设当前变量按“自动加”方式变化，一旦测试仪收到保护的动作信号，则自动调转方向，按“自动减”方式变化。该方式即可以测试保护的动作值，也可以自动测试出返回值。如果进行继电器试验，同样应设“防抖动时间”20ms及以上。

微机继电保护综合测试仪六相微机继电保护综合校验仪微机继电保护测试仪三相微机继电保护综合校验仪微机继保仪三相继电保护测试仪继保测试仪三相继保测试仪技术参数及性能指标1、采样值报文收发多可收发6×4 组IEC 61850-9-1、IEC 61850-9-2/LE SMV采样值报文，每组SMV报文端口及通道属性可配置；多可收发6 组IEC60044-7/8（即FT3）采样值报文，端口、传输速率等通信参数可配置；每组IEC61850-9-1 SMV可支持标准的12个SMV数据通道或扩展的可配置多达32个SMV数据通道；每组IEC61850-9-2 SMV可配置多达64个SMV数据通道；每组FT3可支持标准帧即12个SMV数据通道或国网的扩展帧即22个SMV数据通道； 采样率和ASDU数可设置，每帧1-8个ASDU数，采样率每周256 点即12800Hz；数据帧发送间隔稳定均匀，离散度偏差≤±1μS可达。SMV各通道输出同步性≤100μS；多可映射到3组共18路电流、电压量；2、GOOSE 报文接收支持接收6×2组GOOSE 报文；每组GOOSE 报文支持256 个GOOSE 数据；每组GOOSE 报文的GOOSE 数据格式可设置，支持全部TDL；每组GOOSE 报文接收端口及通道属性可配置；多可映射到8路开入量信息；3、GOOSE 报文发送支持发送6×4组GOOSE 报文；每组GOOSE 报文支持256 个GOOSE 数据；每组GOOSE 报文的GOOSE 数据格式可设置，支持全部TDL；每组GOOSE 报文发送端口和发送间隔等通道属性可配置；多可映射到8路开出量信息；4、二次模拟量输出可输出2组交直流电流6路、电压6路共12路；4.1交直流电流源a.交流输出电流（RMS）: 20A/相，二相并联: 40A；输出功率: ≥330VA/相；输出精度：0.2%(0.2-Max)；输出频率：0-1KHz；幅频特性：10-1000Hz范围幅度变化 ≤±1.5%。b.直流输出电流：0-10A/相，二相并联: 20A；输出功率:180W；输出精度：0.5%。c.其他分辨率：1mA；六路有共用中性点的电流源；各相输出电流幅值、频率、相位独立调节；电流上升下降时间小于100μ S；开路、过热、过载和失真自动检测保护。4.2交直流电压源a.交流输出电压（RMS）: 125V/相，两相串联: 0-250V；输出功率（额定电压）:≥75VA/相；输出精度：0.2%（0.5-125V）；输出频率：0-1KHz；幅频特性：10-1000Hz范围幅度变化 ≤±1.5%；第四路电压可设置为零序电压或任意设置。b.直流输出电压：0-150V/相，两相串联: 0-300V；输出功率：100W 连续运行；输出精度：0.5%。c.其他分辨率：1mV；六路有共用中性点的电压源；各相输出电压幅值、频率、相位独立调节；高精度六相微机继电保护综合测试仪
